全自動抗干擾介損測試儀測量方式及原理

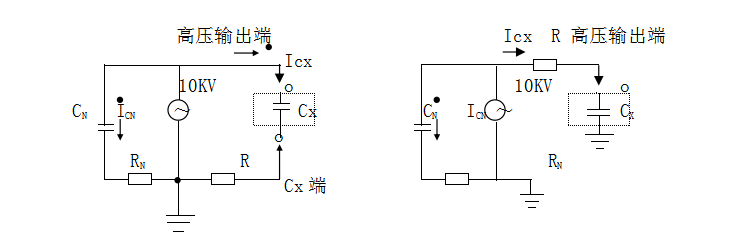

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：

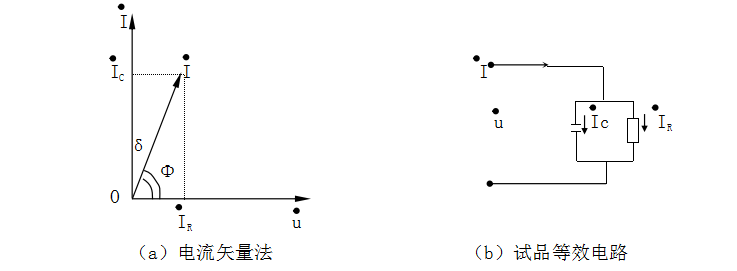

在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏?，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。

在圖一中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。 介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
